طراحی مدار محافظ برق دیجیتال با میکروکنترلر HOLTEK سری HT66F004 و HT66F002

1,500,000 تومان

انقضا 21 آبان 1404

تحویل 10 روز

بدون پیشنهاد

نیاز به فاز بندی ندارد

پروژه حرفه ای

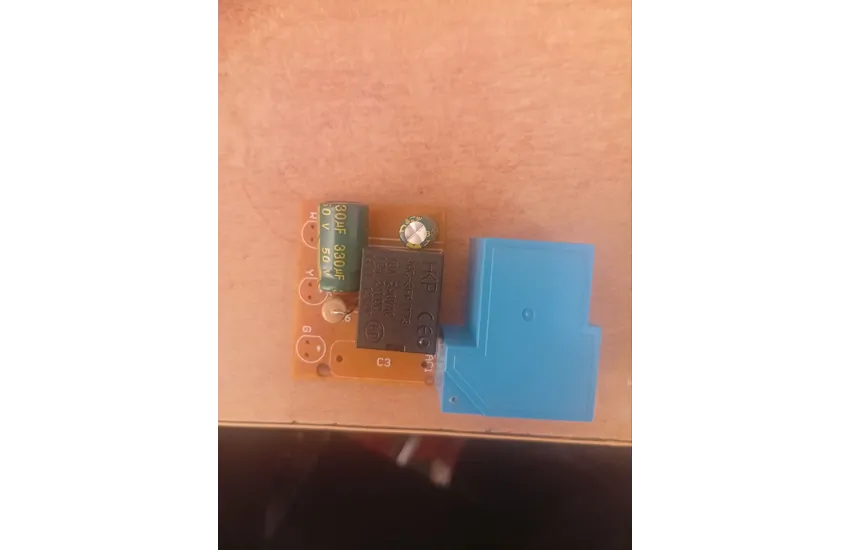

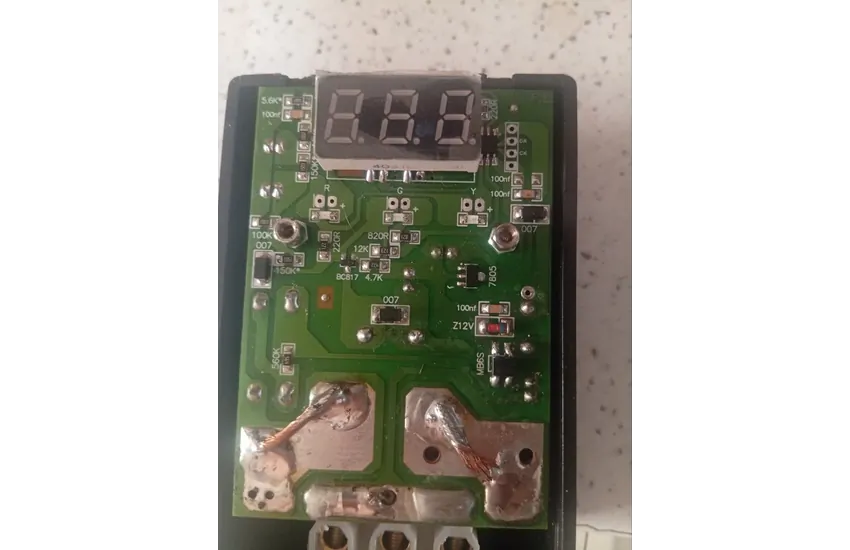

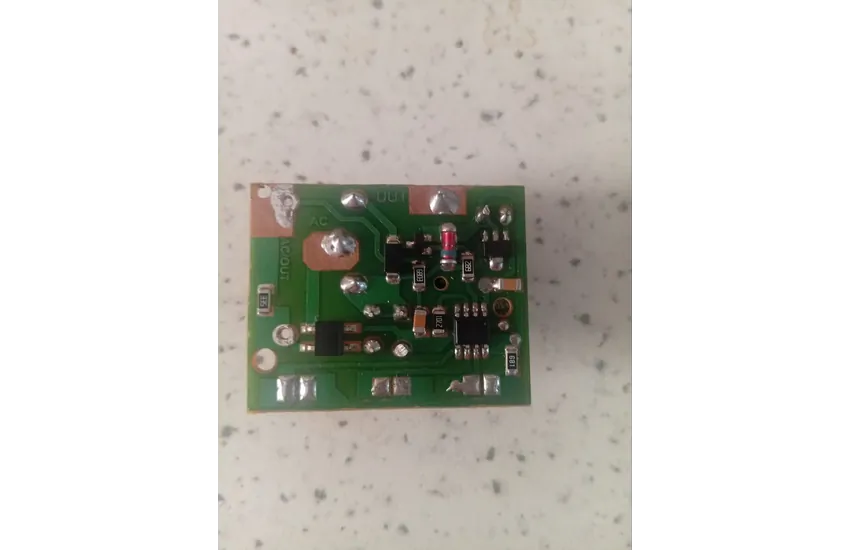

بنام خدا هر دو پروژه در حال حاضر بصورت اماده موجود هست فقط می خواهم از روی ان فایل التیوم دیزانیرش و برنامه پروگرامش را می خواهم سلام. پروژه مد نظر طراحی یک مدار محافظ برق دیجیتال (محافظ ولتاژ) همراه با سه LED توسط میکرو کنترلر هولتک HOLTEK سری HT66F002 (SO-8) هست.در طراحی سعی شود با کمترین هزینه به اهداف پروژه دست یافت. موارد درخواستی: * فایل شماتیک و PCB در آلتیوم دیزاینر (با قطعات smd و تک لایه) * سورس برنامه میکروکنترلر که قاعدتا در محیط برنامه نویسی HOPE3000 هست. * فایل توضیحات شماتیک و برنامه میکرو تا در صورت لزوم تغییراتی روی آن داده شود. نکات قابل توجه: * اندازه PCB ، خصوصیات و قوانین طراحی و محل قرارگیری سوراخ پیچ، LED ها بعد از تایید و قبول پروژه ارسال می گردد. () مدار طراحی شده قابلیت پروگرم کردن با پروگرمر E-LINK32 HOLTEK PROGRAMMER را از روی خود مدار داشته باشد (یعنی سوکت پروگرم کردن روی بورد تعبیه شود) شرح پروژه:با وصل شدن تغذیه بورد، ال ای دی زرد و قرمز و سبز به حالت چشمک زن در آید(به منزله تست سلامت نشانگر ها ) بعد از دوبار چشمک زدن خاموش و تنها led زرد همزمان با تایم گیری چشمک بزندتایمر از30 ثانیه تا 5 دقیقه در داخل برنامه قابل تغییر باشد و پس از اتمام زمان، زرد خاموش و رله خروجی وصل شود و ال ای دی سبز نیز روشن گردد. چنانچه ولتاژ برق شهر از 250 ولت بیشتر و یا از 170 ولت کمتر شد، رله خروجی قطع شده و فقطled قرمز در حالت چشمک زن قرار گیرد(سرعت چشمک زن بالا به معنی ولتاژ بالا و چشمک زن با سرع پایین بیانگر ولتاژ پایین باشد در صورتی که ولتاژ برق شهر در محدوده مجاز یعنی از 175 به بالا و از 245 به پایین قرار گرفت، قرمز خاموش و زرد روشن و هم زمان تایم گیریانجام شود و پس از پایان شمارش هم زرد خاموش، سبز روشن و رله خروجی وصل. پرداخت کامل وجه توافقی بعد از ارائه pcb و نمونه سازی بورد و تست عملی توسط اینجانب، صورت خواهد گرفت.
