شبیه سازی مکانیزم جابجایی عمودی جسم توسط اهرم

شبیه سازی مکانیزم جابجایی ارتفاعی جسم توسط اهرم متاثر از گرانش پروژه نیاز به فاز بندی ندارد ولی لازم است با مجری در حین طراحی در ارتباط باشیم تا مراحل طراحی درست انجام شود. پروژه شبیه سازی 3 بعدی یک سیستم اهرمی است که می تواند دو جسم کاملا هم وزن را به ارتفاعی که ما میخواهیم جابجا کند. بنابراین تسلط کامل به فیزیک دینامیک ، سینماتیک ، سالیدورک و موشن سالید نیاز است. قبلا این سیستم در برنامه ورکینگ مدل 2 شبیه سازی شده و محاسبات تا حد زیادی درست است اما نیاز به شبیه سازی 3 بعدی و بررسی اثر گرانش در سیستم داریم. هدف این است که ببینیم الاکلنگ دوم واقع در روی اهرم دوم در انتهای حرکت چه پوزیشنی خواهد داشت و در صورت نیاز اصلاحاتی انجام شود. در پایان 1- سرعت و شتاب وزنه ایی که در حال فرود هست 2- نیروی که وزنه ی در حال فرود دارد. (مثلا 300 نیوتون یا هر چی که هست). 3- سرعت چرخش چرخنده ایی که وزنه ی در حال فرود روی آن هست. البته مقادیر بالا رو خود نرم افزار دارد و طبق آن شبیه سازی میکند. متاسفانه پارس فریلنسر یک فایل تا 1 مگ را بیشتر پشتیبانی نمیکند وگرنه تعداد مناسبی عکس و فیلم توضیح دارم که بفرستم. (از طریق چت ارسال میشود)

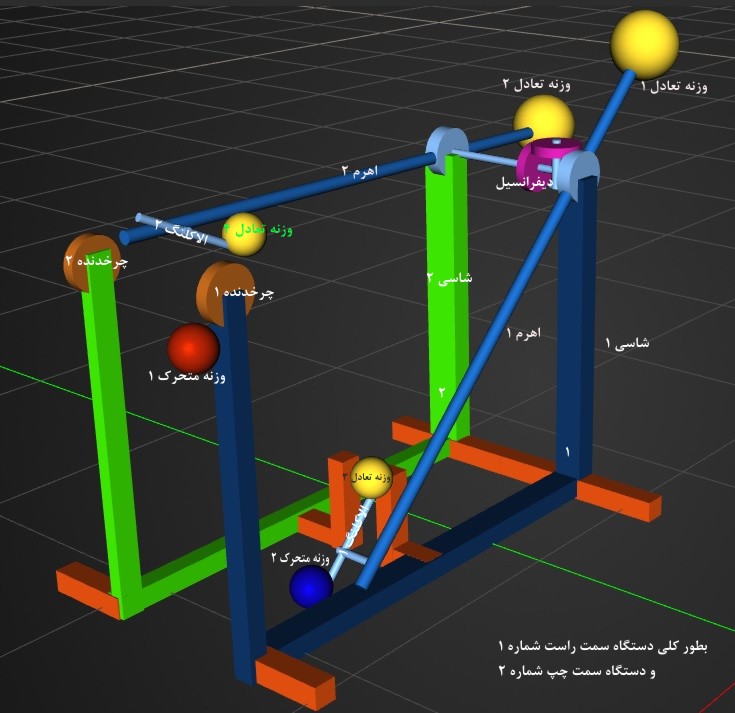

پیوست 1
